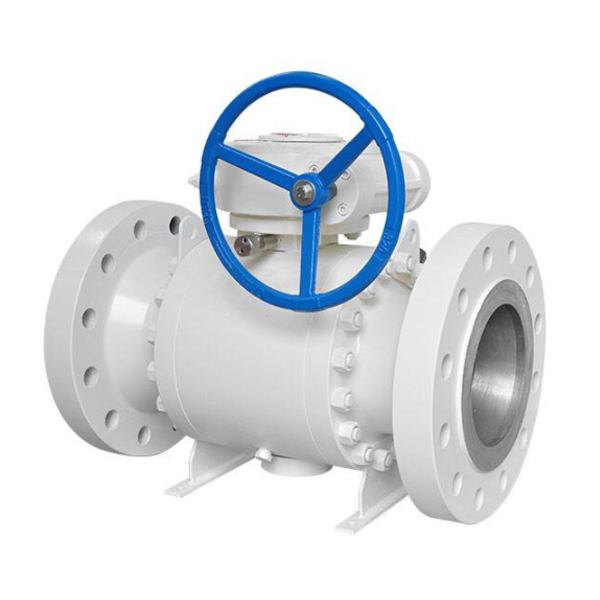

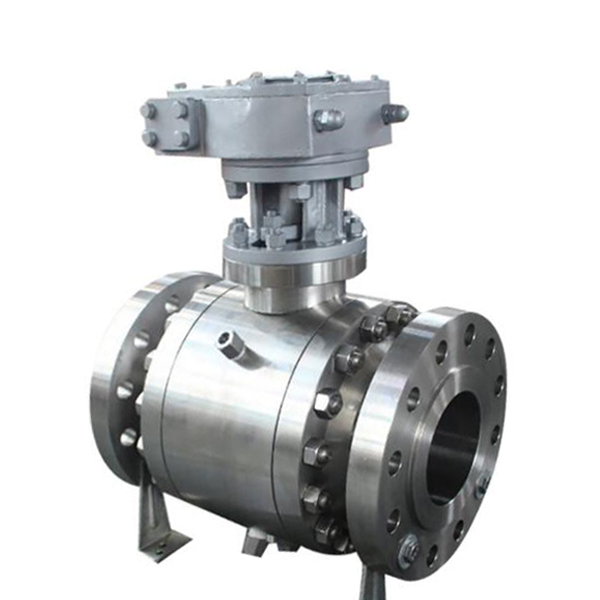

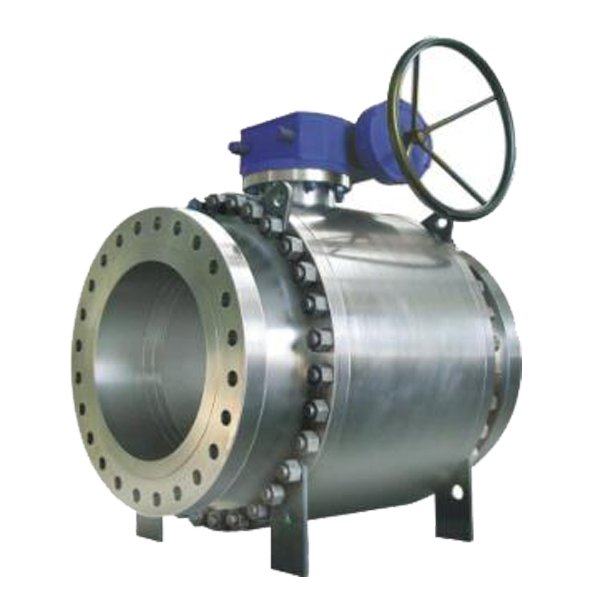

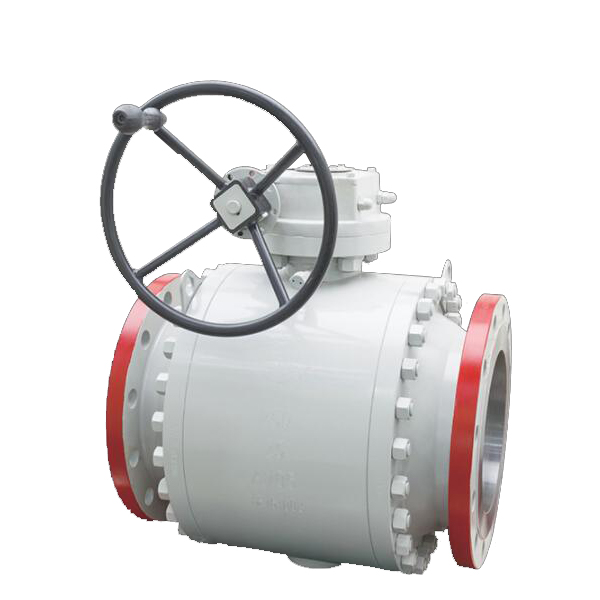

鍛鋼高壓球閥Q347Y-900LB

簡要描述：三分體式連接鍛鋼固定球閥Q347Y-900LB，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。

適用范圍：油田/化工/煤礦/電站
口徑：8”*6“
聯系方式：13777710744
壓力：900LB
更新時間：2024-10-28
材質：鍛造A105

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

概述：

三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到zui小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

性能參數:

試驗壓力（Mpa）	公稱壓力（Mpa）						壓力級（Class）
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃

主要零件材料:

零件名稱	材料
材料代號	Ｃ		Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
球體	2Cr13		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
閥桿	2Cr13		316L	1Cr18 Ni9Ti（304）	1Cr18 Ni12Mo2Ti（316）
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA（B7） 45（2H）	2Cr13（420） 1Cr18 Ni9 1Cr17Ni2（431）
填料	Ｖ型PTFE、柔性石墨

主要外形尺寸:

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT（KG）		24	50	75	195	280	440	570	800	1480	2350	2400
